Name: B3265NH2B - KOCO automotive
SKU: B3265NH2B

Beschreibung

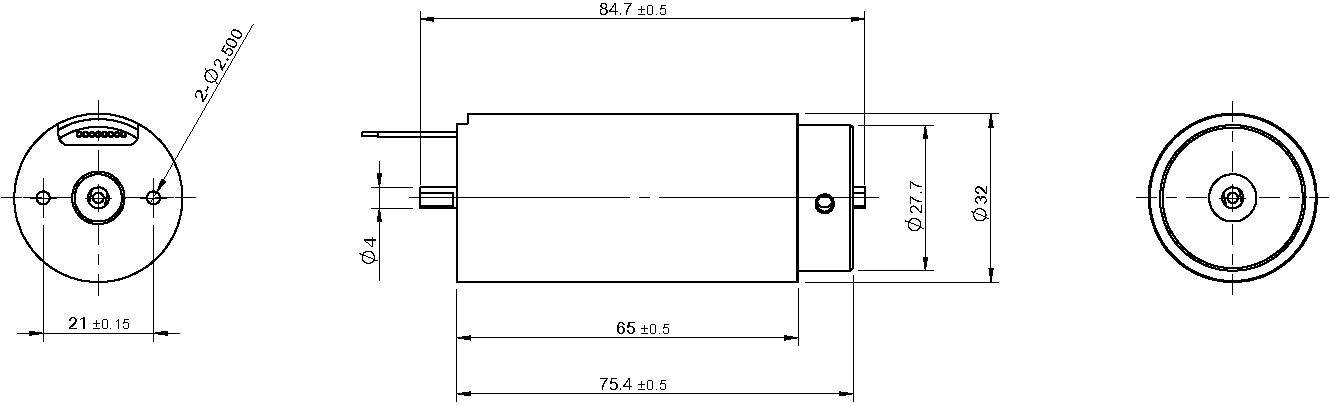

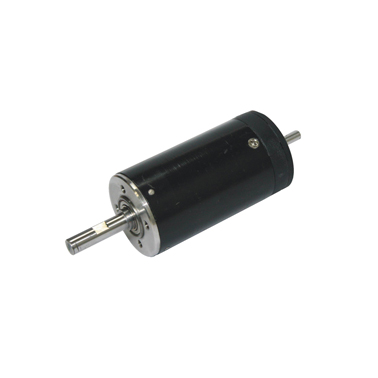

32mm BLDC, inner rotor, slotless, Hall sensor

Characteristics

B3265NH2B01-150-24.0

B3265NH2B02-150-18.0

B3265NH2B03-120-24.0

Voltage

24.0 V

18.0 V

24.0 V

Terminal resistance

0.65 Ω

0.49 Ω

0.81 Ω

No-load speed

15000 rpm

12000 rpm

No-load current

0.55 A

0.53 A

Stall torque

547.5 mNm

408.4 mNm

545.8 mNm

Stall current

36.9 A

36.7 A

29.6 A

Nominal torque

22 mNm

17 mNm

22 mNm

Nominal speed

14400 rpm

10500 rpm

14400 rpm

Nominal current

1.95 A

1.46 A

1.56 A

Max. output power

215 W

161.6 W

171 W

Max. efficiency

78 %

68 %

72 %

Back-EMF constant

1.6 mV/rpm

1.2 mV/rpm

2.0 mV/rpm

Torque constant

15.1 mNm/A

11.3 mNm/A

18.8 mNm/A

KV Value

625.0 rpm/V

833.3 rpm/V

500.0 rpm/V

Speed/torque gradient

27.4 rpm/mNm

36.7 rpm/mNm

22.0 rpm/mNm

Rotor inertia

6 gcm²

Weight

180 g

Thermal resistance housing-ambient

6.8 K/W

Thermal resistance winding-housing

4.3 K/W

Thermal time constant motor

1400 s

Thermal time constant winding

20 s

Operating temperature range

-40~+100

Thermal class of winding

155 °C

Axial play

0.012 mm

Radial play

0.008 mm

Axial load dynamic

5 N

Axial load static

80 N

Radial load at 3 mm from mounting face

29 N

No. of pole pairs

Bearings

2 ball bearings

Commutation

Hall Sensor

Protection class

20 IP

Nehmen Sie Kontakt auf

Specification

B3265NH2B01-150-24.0

Voltage

24.0 V

Terminal resistance

0.65 Ω

No-load speed

15000 rpm

No-load current

0.55 A

Stall torque

547.5 mNm

Stall current

36.9 A

Nominal torque

22 mNm

Nominal speed

14400 rpm

Nominal current

1.95 A

Max. output power

215 W

Max. efficiency

78 %

Back-EMF constant

1.6 mV/rpm

Torque constant

15.1 mNm/A

KV Value

625.0 rpm/V

Speed/torque gradient

27.4 rpm/mNm

Rotor inertia

6 gcm²

Weight

180 g

Thermal resistance housing-ambient

6.8 K/W

Thermal resistance winding-housing

4.3 K/W

Thermal time constant motor

1400 s

Thermal time constant winding

20 s

Operating temperature range

-40~+100 °C

Thermal class of winding

155 °C

Axial play

0.012 mm

Radial play

0.008 mm

Axial load dynamic

5 N

Axial load static

80 N

Radial load at 3 mm from mounting face

29 N

No. of pole pairs

Bearings

2 ball bearings

Commutation

Hall Sensor

Protection class

20 IP

Nehmen Sie Kontakt auf

Specification

B3265NH2B02-150-18.0

Voltage

18.0 V

Terminal resistance

0.49 Ω

No-load speed

15000 rpm

No-load current

0.55 A

Stall torque

408.4 mNm

Stall current

36.7 A

Nominal torque

17 mNm

Nominal speed

10500 rpm

Nominal current

1.46 A

Max. output power

161.6 W

Max. efficiency

68 %

Back-EMF constant

1.2 mV/rpm

Torque constant

11.3 mNm/A

KV Value

833.3 rpm/V

Speed/torque gradient

36.7 rpm/mNm

Rotor inertia

6 gcm²

Weight

180 g

Thermal resistance housing-ambient

6.8 K/W

Thermal resistance winding-housing

4.3 K/W

Thermal time constant motor

1400 s

Thermal time constant winding

20 s

Operating temperature range

-40~+100 °C

Thermal class of winding

155 °C

Axial play

0.012 mm

Radial play

0.008 mm

Axial load dynamic

5 N

Axial load static

80 N

Radial load at 3 mm from mounting face

29 N

No. of pole pairs

Bearings

2 ball bearings

Commutation

Hall Sensor

Protection class

20 IP

Nehmen Sie Kontakt auf

Specification

B3265NH2B03-120-24.0

Voltage

24.0 V

Terminal resistance

0.81 Ω

No-load speed

12000 rpm

No-load current

0.53 A

Stall torque

545.8 mNm

Stall current

29.6 A

Nominal torque

22 mNm

Nominal speed

14400 rpm

Nominal current

1.56 A

Max. output power

171 W

Max. efficiency

72 %

Back-EMF constant

2.0 mV/rpm

Torque constant

18.8 mNm/A

KV Value

500.0 rpm/V

Speed/torque gradient

22.0 rpm/mNm

Rotor inertia

6 gcm²

Weight

180 g

Thermal resistance housing-ambient

6.8 K/W

Thermal resistance winding-housing

4.3 K/W

Thermal time constant motor

1400 s

Thermal time constant winding

20 s

Operating temperature range

-40~+100 °C

Thermal class of winding

155 °C

Axial play

0.012 mm

Radial play

0.008 mm

Axial load dynamic

5 N

Axial load static

80 N

Radial load at 3 mm from mounting face

29 N

No. of pole pairs

Bearings

2 ball bearings

Protection class

20 IP

Commutation

Hall Sensor

Nehmen Sie Kontakt auf
