L8.520N7M
Loggen Sie sich ein, um Preise für dieses Produkt zu sehen
inkl. MwSt.

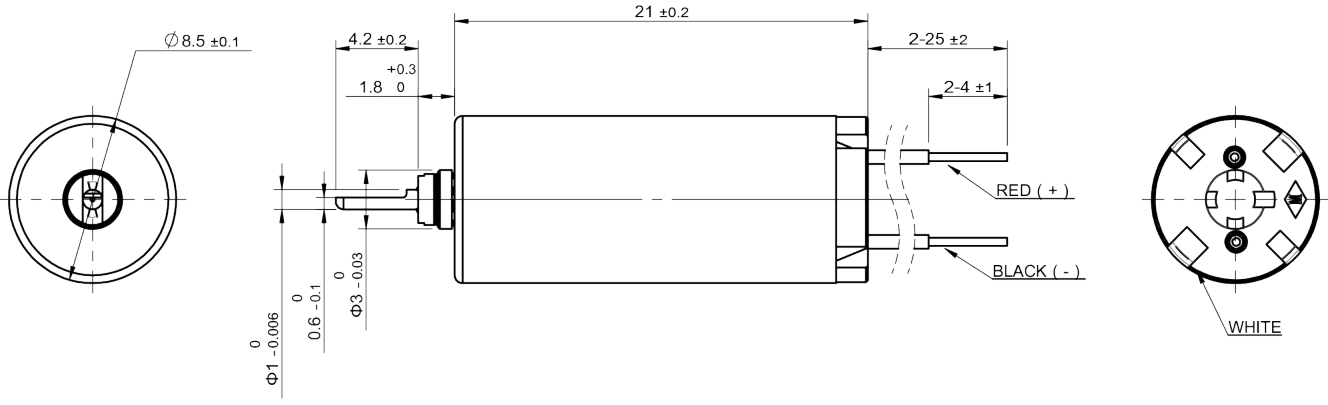

8.5mm mini coreless motor
Loggen Sie sich ein, um Preise für dieses Produkt zu sehen
inkl. MwSt.
8.5mm mini coreless motor
Motor Characteristics | L8.520N7M11-240-3.0 | L8.520N7M01-300-7.0 | L8.520N7M02-200-5.0 |
---|---|---|---|
Voltage | 3.0 V | 7.0 V | 5.0 V |
Terminal resistance | 0.83 Ω | 2.3 Ω | 2.9 Ω |
No-load speed | 23650 rpm | 30300 rpm | 20000 rpm |
No-load current | 90 mA | 70 mA | 70 mA |
Stall torque | 4.2 mNm | 6.4 mNm | 3.8 mNm |
Stall current | 3610 mA | 3040 mA | 1720 mA |
Load torque | 0.5 mNm | 1.0 mNm | 1.0 mNm |
Load speed | 20810 rpm | 25570 rpm | 14710 rpm |
Load current | 510 mA | 530 mA | 510 mA |
Max. output power | 2.58 W | 5.1 W | 2.0 W |
Max. efficiency | 71.1 % | 72 % | 64 % |
Back-EMF constant | 0.12 mV/rpm | 0.2 mV/rpm | 0.2 mV/rpm |
Torque constant | 1.18 mNm/A | 2.2 mNm/A | 2.3 mNm/A |
Speed/torque gradient | 5681 rpm/mNm | 4730 rpm/mNm | 5290 rpm/mNm |
Rotor inertia | 0.07 g·cm² | 0.8 g·cm² | 0.8 g·cm² |
Weight | 4.87 g | 5 g | 4.9 g |
Operating temperature range | -20~+120 | -20~+80 | -20~+80 |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

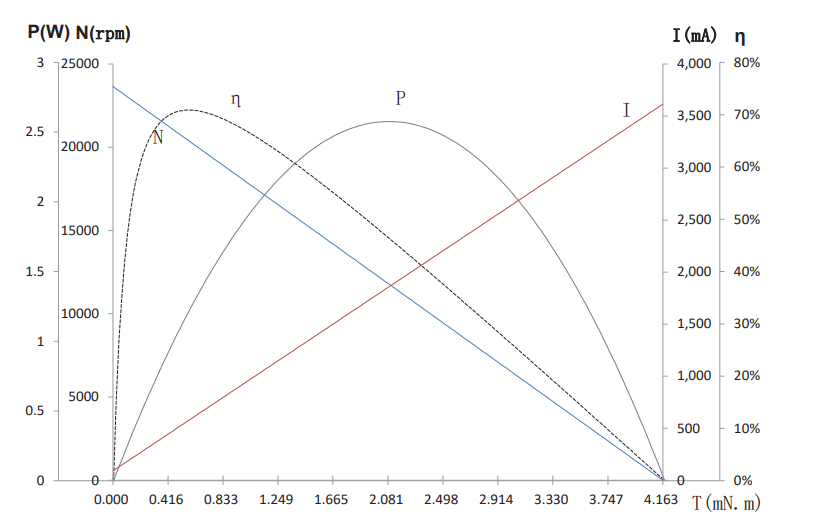

Specification | L8.520N7M11-240-3.0 |
---|---|
Voltage | 3.0 V |
Terminal resistance | 0.83 Ω |
No-load speed | 23650 rpm |
No-load current | 90 mA |
Stall torque | 4.2 mNm |
Stall current | 3610 mA |
Load torque | 0.5 mNm |
Load speed | 20810 rpm |
Load current | 510 mA |
Max. output power | 2.58 W |
Max. efficiency | 71.1 % |
Back-EMF constant | 0.12 mV/rpm |
Torque constant | 1.18 mNm/A |
Speed/torque gradient | 5681 rpm/mNm |
Rotor inertia | 0.07 g·cm² |
Weight | 4.87 g |
Operating temperature range | -20~+120 °C |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Specification | L8.520N7M01-300-7.0 |
---|---|
Voltage | 7.0 V |
Terminal resistance | 2.3 Ω |
No-load speed | 30300 rpm |
No-load current | 70 mA |
Stall torque | 6.4 mNm |
Stall current | 3040 mA |
Load torque | 1.0 mNm |
Load speed | 25570 rpm |
Load current | 530 mA |
Max. output power | 5.1 W |
Max. efficiency | 72 % |
Back-EMF constant | 0.2 mV/rpm |
Torque constant | 2.2 mNm/A |
Speed/torque gradient | 4730 rpm/mNm |
Rotor inertia | 0.8 g·cm² |
Weight | 5 g |
Operating temperature range | -20~+80 °C |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
Specification | L8.520N7M02-200-5.0 |
---|---|
Voltage | 5.0 V |
Terminal resistance | 2.9 Ω |
No-load speed | 20000 rpm |
No-load current | 70 mA |
Stall torque | 3.8 mNm |
Stall current | 1720 mA |
Load torque | 1.0 mNm |
Load speed | 14710 rpm |
Load current | 510 mA |
Max. output power | 2.0 W |
Max. efficiency | 64 % |
Back-EMF constant | 0.2 mV/rpm |
Torque constant | 2.3 mNm/A |
Speed/torque gradient | 5290 rpm/mNm |
Rotor inertia | 0.8 g·cm² |
Weight | 4.9 g |
Operating temperature range | -20~+80 °C |
Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
