BO2824N2B

Name: BO2824N2B - KOCO automotive
SKU: BO2824N2B

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

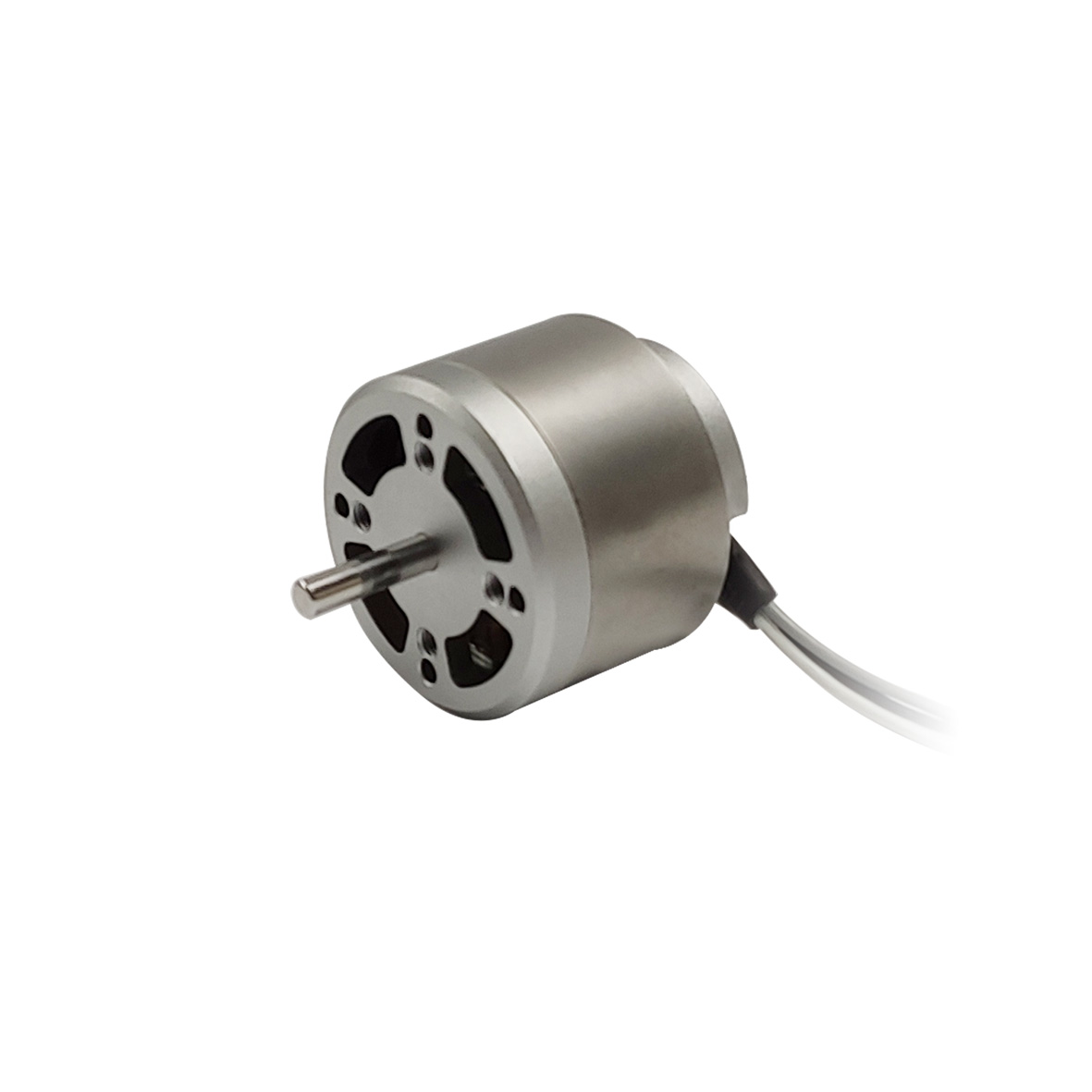

28mm BLDC outer rotor, sensorless

Artikelnummer: BO2824N2B Kategorie: Outer Rotor

Beschreibung

Beschreibung

28mm BLDC outer rotor, sensorless

Produktvergleich

Characteristics	BO2824N2B01-98-12.0	BO2824N2B02-98-24.0	BO2824N2B03-98-36.0
Voltage	12.0 V	24.0 V	36.0 V
Terminal resistance	0.18 Ω	0.74 Ω	1.62 Ω
No-load speed	9800 rpm	9800 rpm	9800 rpm
No-load current	0.37 A	0.19 A	0.12 A
Stall torque	752 mNm	749 mNm	769 mNm
Stall current	65.2 A	32.7 A	22.2 A
Nominal torque	79.9 mNm	75.5 mNm	73.2 mNm
Nominal speed	7430 rpm	8040 rpm	8040 rpm
Nominal current	6.9 A	3.3 A	2.2 A
Max. output power	193 W	194 W	198 W
Max. efficiency	85.5 %	85.3 %	86.1 %
Back-EMF constant	1.2 mV/rpm	2.4 mV/rpm	3.6 mV/rpm
Torque constant	11.6 mNm/A	23.1 mNm/A	34.8 mNm/A
KV Value	819 rpm/mNm	412 rpm/mNm	273 rpm/mNm
Speed/torque gradient	13.1 rpm/mNm	13.2 rpm/mNm	12.8 rpm/mNm
Rotor inertia	27 g·cm²	27 g·cm²	27 g·cm²
Weight	47 g	47 g	47 g
Thermal resistance housing-ambient	2 K/W	2 K/W	2 K/W
Thermal resistance winding-housing	2 K/W	2 K/W	2 K/W
Thermal time constant motor	290 s	290 s	290 s
Thermal time constant winding	41 s	41 s	41 s
Operating temperature range	-40~+120	-40~+120	-40~+120
Thermal class of winding	180 °C	180 °C	180 °C
Axial play	0.014 mm	0.014 mm	0.014 mm
Radial play	0.008 mm	0.008 mm	0.008 mm
Axial load dynamic	5 N	5 N	5 N
Axial load static	80 N	80 N	80 N
Radial load at 3 mm from mounting face	29 N	29 N	29 N
No. of pole pairs	7	7	7
Bearings	2 ball bearings	2 ball bearings	2 ball bearings
Protection class	20 IP	20 IP	20 IP
Commutation	Sensorless	Sensorless	Sensorless

Optionen

lead wires length shaft length special coils gear heads encoder driver

Anwendungen

UAV aeromodelling

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.

BO2824N2B

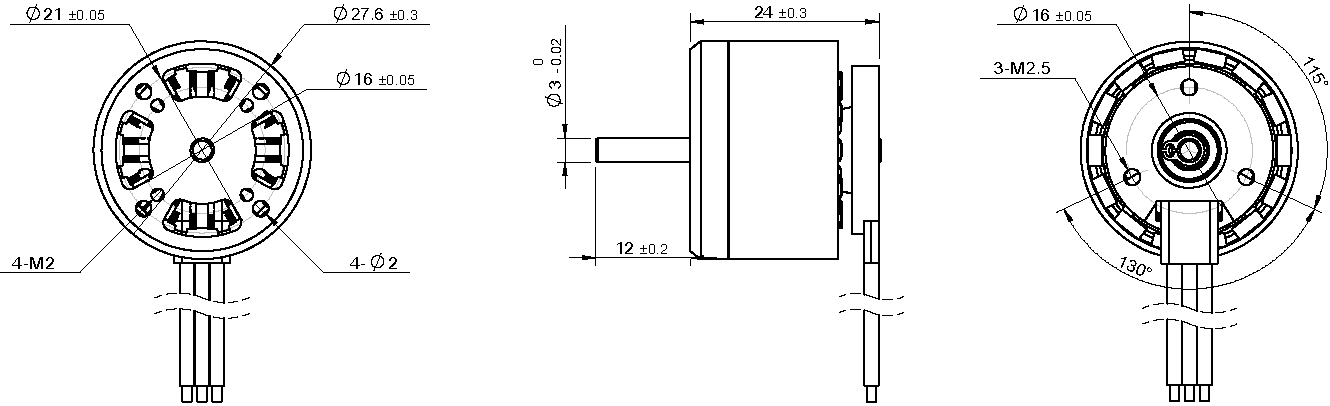

2D-drawing-BO2824N2B (png, 15.57K)
