1630N5M

Name: 1630N5M - KOCO automotive
SKU: 1630N5M

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

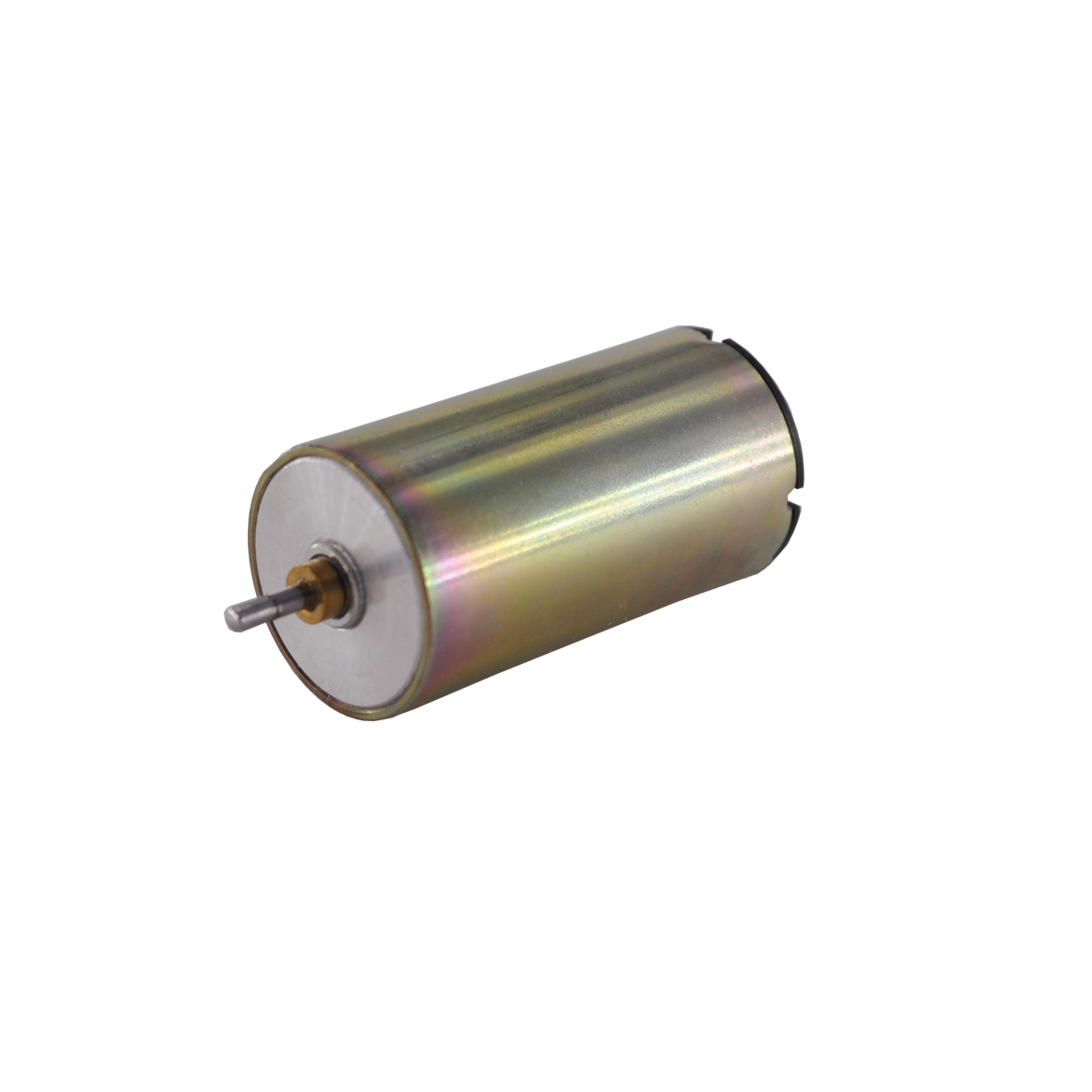

16mm precious metal brush DC motor 12V

Artikelnummer: 1630N5M Kategorie: Coreless Motors

Characteristics

1630N5M22-116-5.0

1630N5M29-78-7.4

1630N5M36-87-12.0

Voltage

5.0 V

7.4 V

12.0 V

Terminal resistance

1.5 Ω

6.3 Ω

9.4 Ω

No-load speed

11600 rpm

7800 rpm

8700 rpm

No-load current

36 mA

12 mA

7 mA

Stall torque

13.4 mNm

10.4 mNm

16.7 mNm

Stall current

3330 mA

1170 mA

1280 mA

Nominal torque

3.0 mNm

2.5 mNm

4.0 mNm

Nominal speed

9010 rpm

5920 rpm

6610 rpm

Nominal current

770 mA

290 mA

310 mA

Max. output power

4.1 W

2.1 W

3.8 W

Max. efficiency

80 %

81 %

86 %

Back-EMF constant

0.4 mV/rpm

0.9 mV/rpm

1.4 mV/rpm

Torque constant

4.1 mNm/A

9.0 mNm/A

13.1 mNm/A

Speed/torque gradient

860 rpm/mNm

750 rpm/mNm

520 rpm/mNm

Rotor inertia

0.6 g·cm²

0.7 g·cm²

Weight

27 g

Thermal resistance housing-ambient

26.79 K/W

Thermal resistance winding-housing

3.79 K/W

Thermal time constant motor

242 s

Thermal time constant winding

232 s

Operating temperature range

-20~+85

Thermal class of winding

130 °C

Axial play

0.02~0.15

Radial play

0.025 mm

Axial load dynamic

2.2 N

Axial load static

30 N

Radial load at 3 mm from mounting face

8 N

No. of pole pairs

Bearings

2 sleeve bearings

Commutator

metal 5 segments

Protection class

30 IP

Nehmen Sie Kontakt auf

Specification

1630N5M22-116-5.0

Voltage

5.0 V

Terminal resistance

1.5 Ω

No-load speed

11600 rpm

No-load current

36 mA

Stall torque

13.4 mNm

Stall current

3330 mA

Nominal torque

3.0 mNm

Nominal speed

9010 rpm

Nominal current

770 mA

Max. output power

4.1 W

Max. efficiency

80 %

Back-EMF constant

0.4 mV/rpm

Torque constant

4.1 mNm/A

Speed/torque gradient

860 rpm/mNm

Rotor inertia

0.6 g·cm²

Weight

27 g

Thermal resistance housing-ambient

26.79 K/W

Thermal resistance winding-housing

3.79 K/W

Thermal time constant motor

242 s

Thermal time constant winding

232 s

Operating temperature range

-20~+85 °C

Thermal class of winding

130 °C

Axial play

0.02~0.15 mm

Radial play

0.025 mm

Axial load dynamic

2.2 N

Axial load static

30 N

Radial load at 3 mm from mounting face

8 N

No. of pole pairs

Bearings

2 sleeve bearings

Commutator

metal 5 segments

Protection class

30 IP

Nehmen Sie Kontakt auf

Specification

1630N5M29-78-7.4

Voltage

7.4 V

Terminal resistance

6.3 Ω

No-load speed

7800 rpm

No-load current

12 mA

Stall torque

10.4 mNm

Stall current

1170 mA

Nominal torque

2.5 mNm

Nominal speed

5920 rpm

Nominal current

290 mA

Max. output power

2.1 W

Max. efficiency

81 %

Back-EMF constant

0.9 mV/rpm

Torque constant

9.0 mNm/A

Speed/torque gradient

750 rpm/mNm

Rotor inertia

0.6 g·cm²

Weight

27 g

Thermal resistance housing-ambient

26.79 K/W

Thermal resistance winding-housing

3.79 K/W

Thermal time constant motor

242 s

Thermal time constant winding

232 s

Operating temperature range

-20~+85 °C

Thermal class of winding

130 °C

Axial play

0.02~0.15 mm

Radial play

0.025 mm

Axial load dynamic

2.2 N

Axial load static

30 N

Radial load at 3 mm from mounting face

8 N

No. of pole pairs

Bearings

2 sleeve bearings

Commutator

metal 5 segments

Protection class

30 IP

Nehmen Sie Kontakt auf

Specification

1630N5M36-87-12.0

Voltage

12.0 V

Terminal resistance

9.4 Ω

No-load speed

8700 rpm

No-load current

7 mA

Stall torque

16.7 mNm

Stall current

1280 mA

Nominal torque

4.0 mNm

Nominal speed

6610 rpm

Nominal current

310 mA

Max. output power

3.8 W

Max. efficiency

86 %

Back-EMF constant

1.4 mV/rpm

Torque constant

13.1 mNm/A

Speed/torque gradient

520 rpm/mNm

Rotor inertia

0.7 g·cm²

Weight

27 g

Thermal resistance housing-ambient

26.79 K/W

Thermal resistance winding-housing

3.79 K/W

Thermal time constant motor

242 s

Thermal time constant winding

232 s

Operating temperature range

-20~+85 °C

Thermal class of winding

130 °C

Axial play

0.02~0.15 mm

Radial play

0.025 mm

Axial load dynamic

2.2 N

Axial load static

30 N

Radial load at 3 mm from mounting face

8 N

No. of pole pairs

Bearings

2 sleeve bearings

Commutator

metal 5 segments

Protection class

30 IP

Nehmen Sie Kontakt auf
