0615N5M

Name: 0615N5M - KOCO automotive
SKU: 0615N5M

Loggen Sie sich ein, um Preise für dieses Produkt zu sehen

inkl. MwSt.

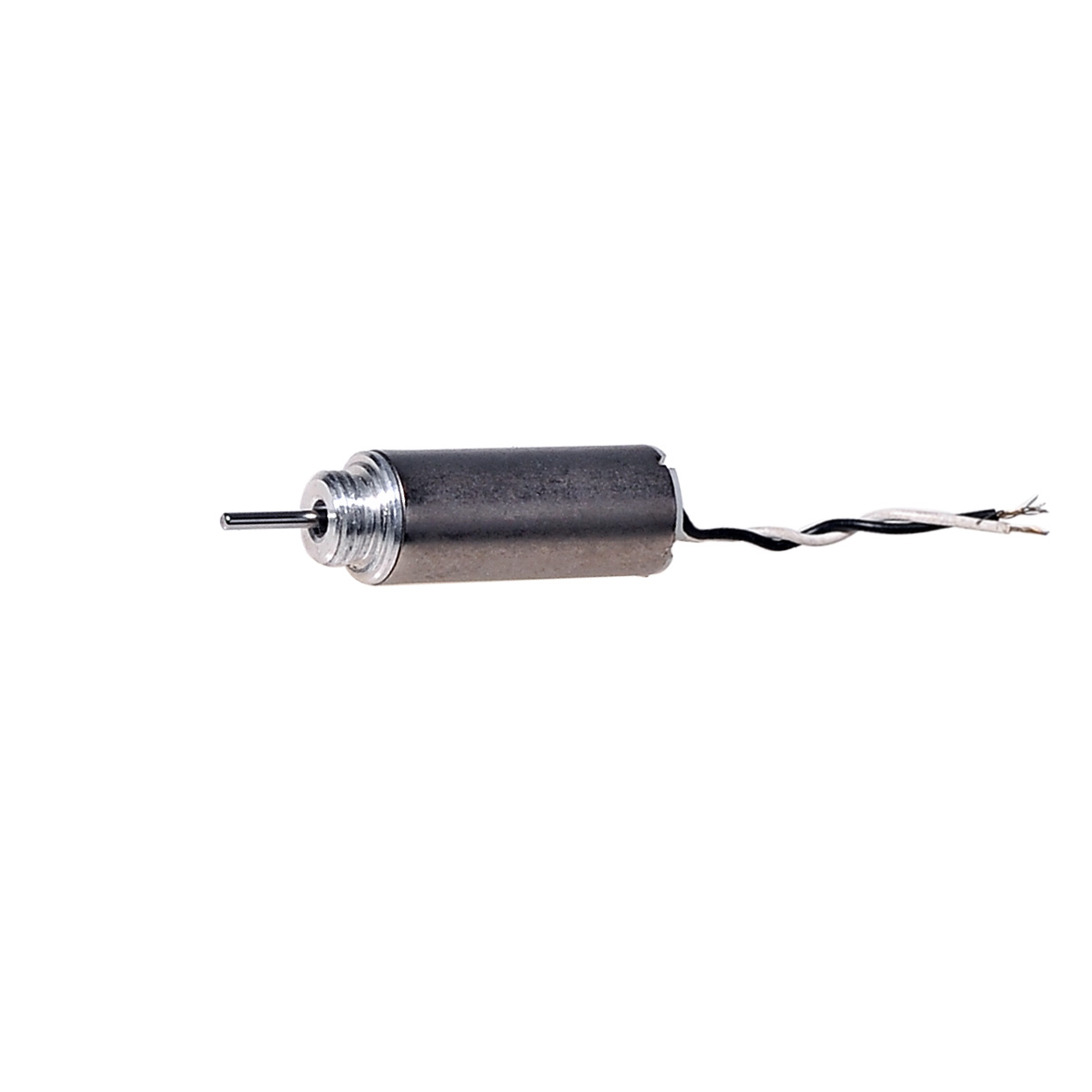

6mm micro DC coreless motor

Artikelnummer: 0615N5M Kategorie: Coreless Motors

Produktvergleich

Characteristics

Parameter	Unit	0615N5M01-122-3.0	0615N5M02-185-3.0	0615N5M03-295-6.0
Voltage	V	3.0	3.0	6.0
Terminal resistance	Ω	19.0	18.5	10.1
No-load speed	rpm	12200	18500	29500
No-load current	mA	10	18	20
Stall torque	mNm	0.33	0.20	1.07
Stall current	mA	160	160	590
Nominal torque	mNm	0.10	0.05	0.30
Nominal speed	rpm	8500	13770	21230
Nominal current	mA	60	50	180
Max. output power	W	0.11	0.09	0.83
Max. efficiency	%	56	44	67
Back-EMF constant	mV/rpm	0.2	0.1	0.2
Torque constant	mNm/A	2.2	1.4	1.9
Speed/torque gradient	rpm/mNm	37000	94600	27600
Rotor inertia	g·cm²	0.015	0.015	0.015
Weight	g	2.5	2.5	2.5
Thermal resistance housing-ambient	K/W	75.83	75.83	75.83
Thermal resistance winding-housing	K/W	42.08	42.08	42.08
Thermal time constant motor	s	78	78	78
Thermal time constant winding	s	15	15	15
Operating temperature range	°C	-20~+85	-20~+85	-20~+85
Thermal class of winding	°C	130	130	130
Axial play	mm	≤0.3	≤0.3	≤0.3
Radial play	mm	0.012	0.012	0.012
Axial load dynamic	N	0.15	0.15	0.15
Axial load static	N	10	10	10
Radial load at 3 mm from mounting face	N	0.7	0.7	0.7
No. of pole pairs		1	1	1
Bearings		2 sleeve bearings	2 sleeve bearings	2 sleeve bearings
Commutator		metal 5 segments	metal 5 segments	metal 5 segments
Protection class	IP	40	40	40

Optionen

lead wires length shaft length special coils gear heads

Anwendungen

medical equipment and devices healthcare products automotive robotics industrial automation

Technische Angaben dienen als Orientierungswerte, da die einzelnen Antriebe und Motoren anwendungsbezogen konfiguriert werden. Technische und optische Änderungen vorbehalten.
